Mi antena externa wireless para laptop

Escrito por el Thursday 19 de August de 2010 y archivado como Portada, Tecnología. Puedes seguir los comentarios por medio de RSS 2.0. Participa dejando un comentario y no olvides hacerlo siempre con respeto ya que aparecen publicados automáticamente. Lecturas: 10496

Me di a la tarea de adaptarle una antena externa a mi laptop para mejorar la recepción de la señal inalámbrica.

En principio es algo muy fácil de hacer y el propósito es muy evidente y necesario.

Si la señal se pierde en tu cuarto en caso de que el router esté en la sala o no llega a la cochera, si en la segunda planta o segundo piso la señal es deficiente y necesitas más alcance pues esto seguramente te va a servir.

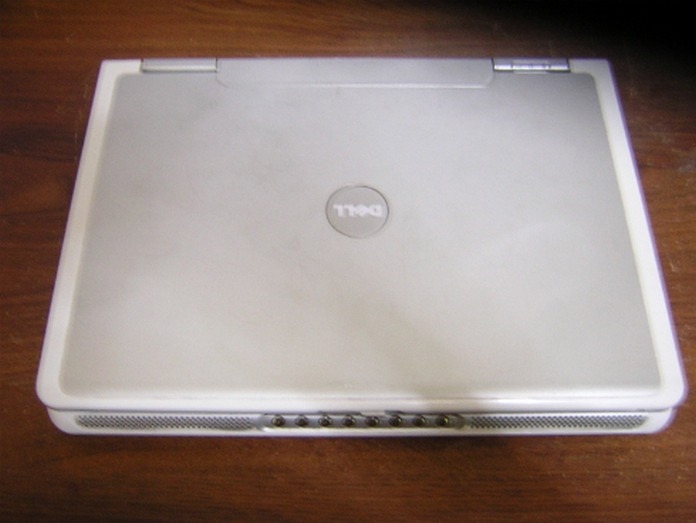

Mi computadora es una Dell Inspiron E1405/640m.

La laptop tiene una tarjeta Intel Pro/Wireless 3945 abg Mini-PCI Express.

Cosas que se necesitan:

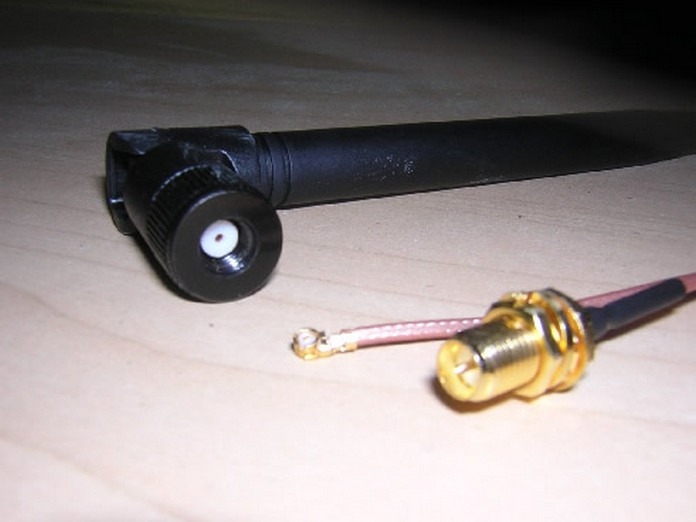

    Pigtail U.FL Hirose a conector RP-SMA hembra
    Antena Wireless de 5 dBi de ganancia

La idea básicamente es hacer una perforación en el case de tu computadora para que quepa el conector RP-SMA del pigtail y conectarlo a la tarjeta inalámbrica.

Para esto hay que destapar la computadora:

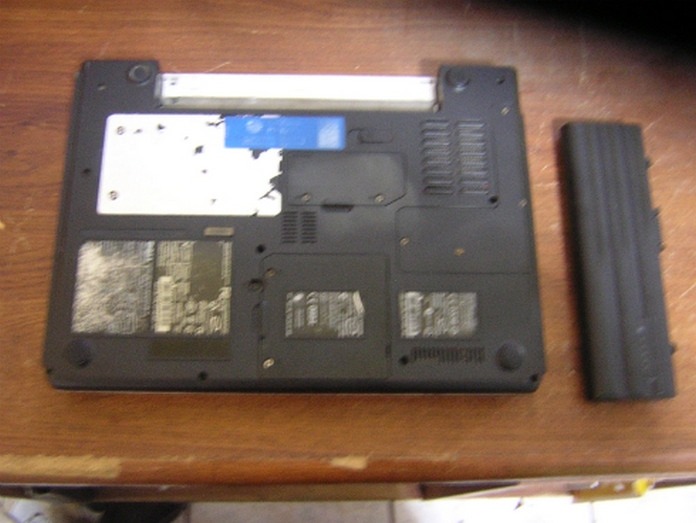

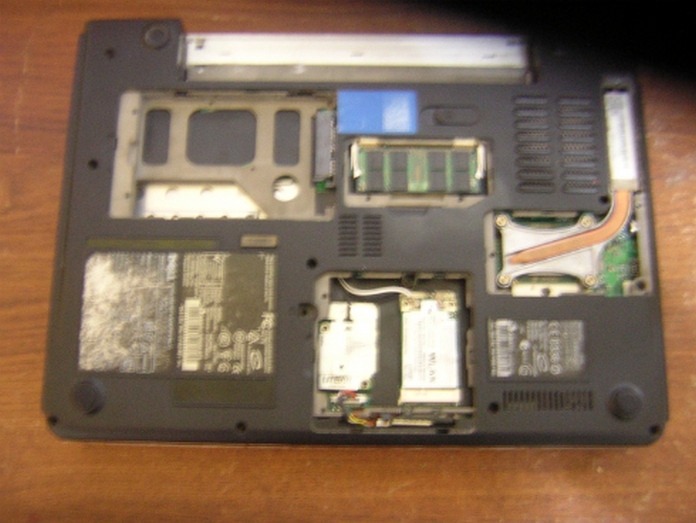

Le damos vuelta y ponemos la base para arriba, removemos la batería y desatornillamos.

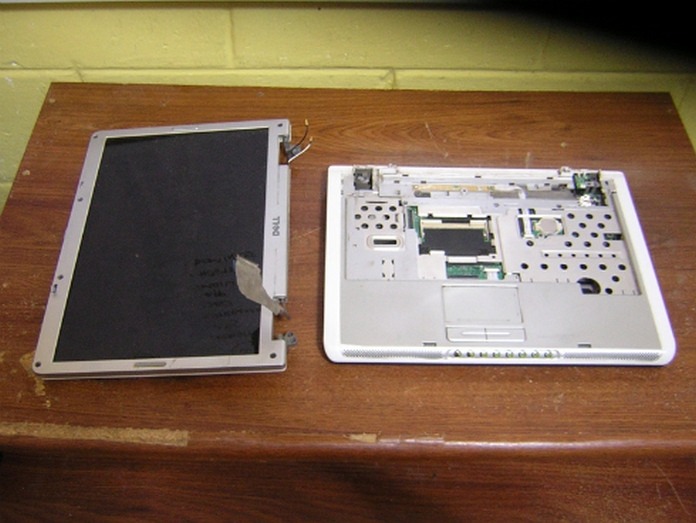

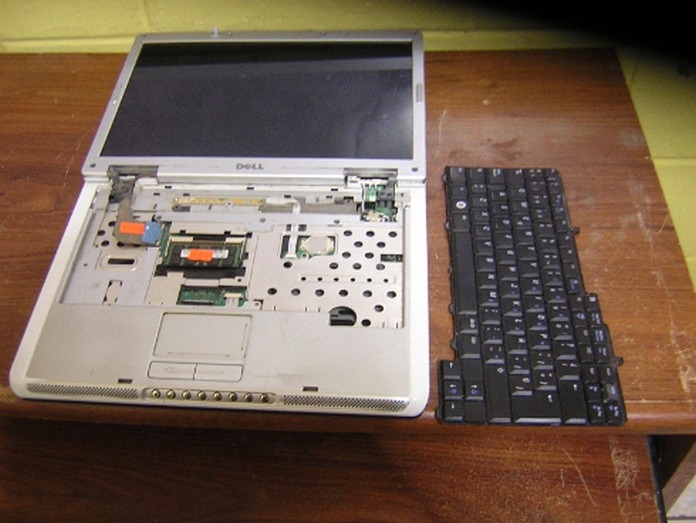

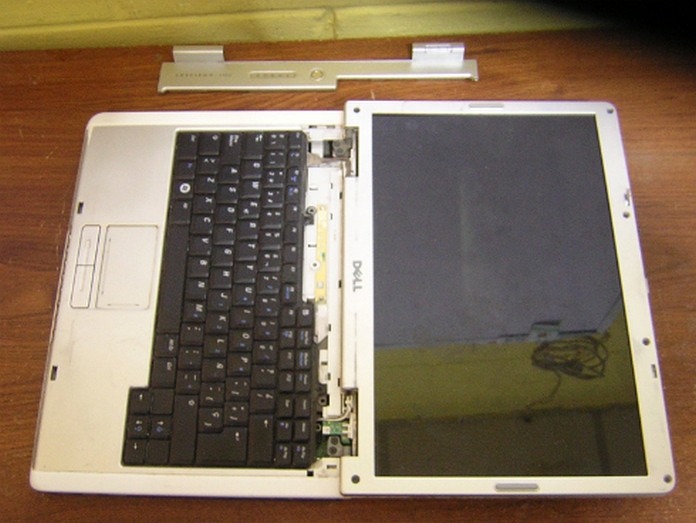

Hay que comenzar a desarmar:

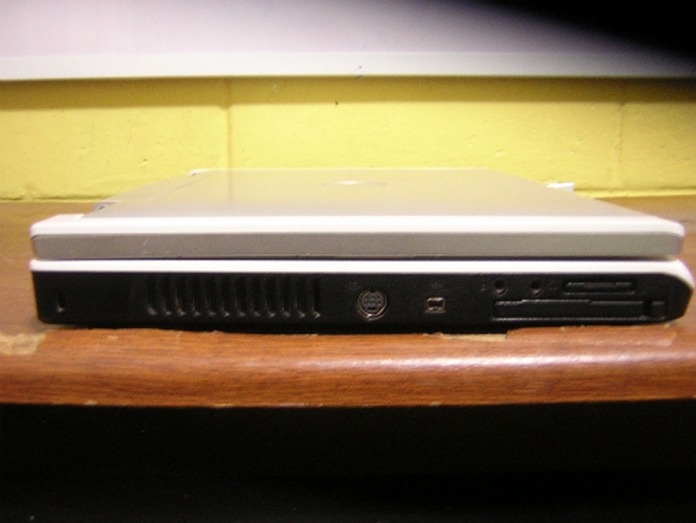

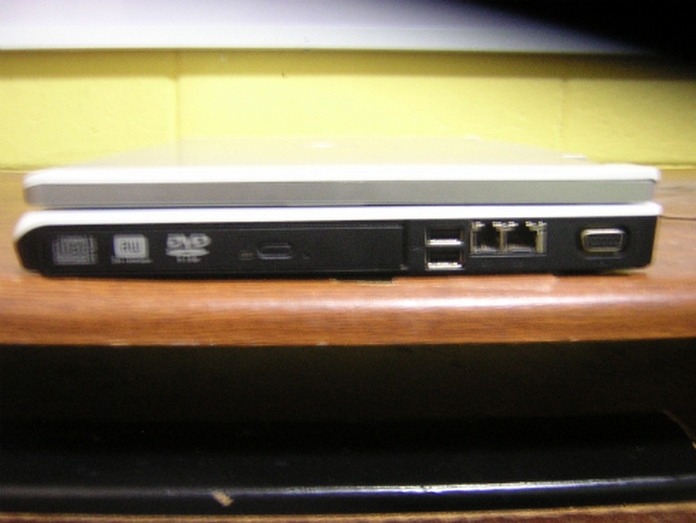

El lugar que se me hizo idóneo después de revisar detenidamente los lados de la computadora fue el izquierdo, cerca de donde está el espacio para ponerle el candado y la rejilla de ventilación.

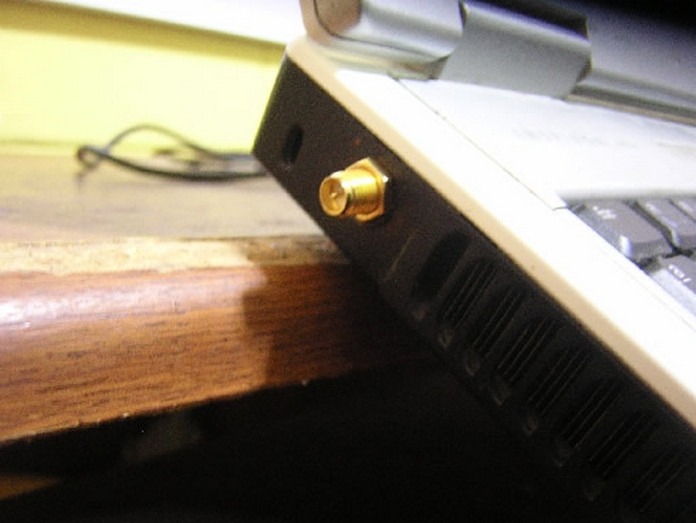

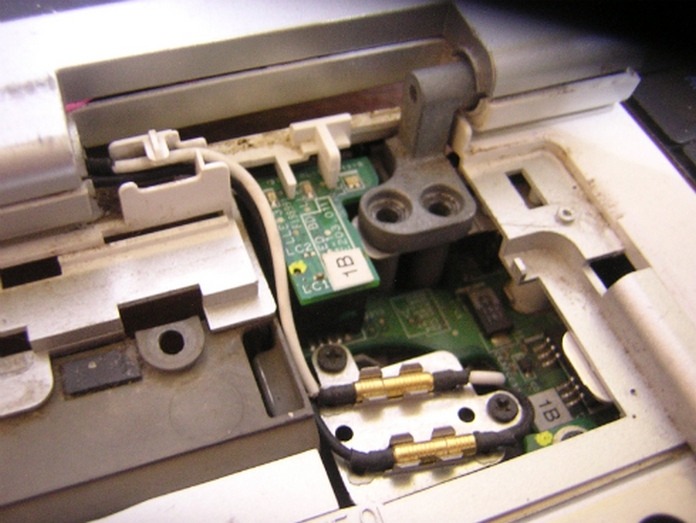

Perforamos el case con un taladro o con un cautín, solo lo necesario para que quepa justo el conector RP-SMA, lo colocamos, lo fijamos y hasta le podemos poner pegamento epóxico para que no se mueva. El pigtail lo hacemos llegar a la tarjeta inalámbrica. EN mi caso decidí colocarlo en MAIN y el AUX lo deje siempre como viene.

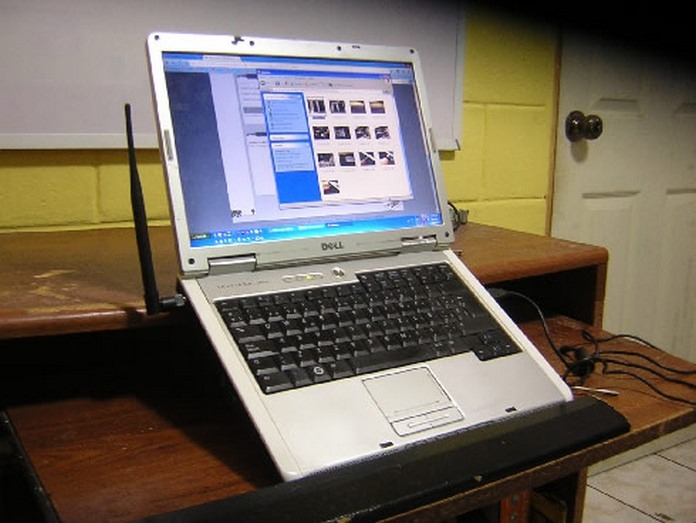

Ya tenemos nuestra antena externa wireless lista: ¡Voilà!

La señal mejora notablemente. Hagan sus pruebas con el Network Stumbler.
